悬挂式浮球开关DT-P01

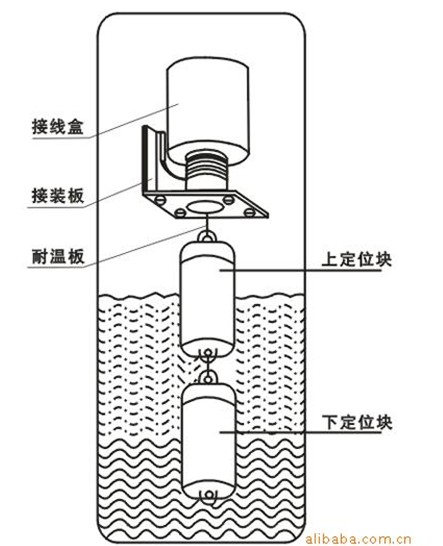

悬挂式浮球开关图片展示：


悬挂式浮球开关的产品介绍：
用途： 本品适用于工厂及家庭的自备水泵(单相，三相)、水井及贮水池和水塔、冷却塔等供水系统的水位自动控制。
特点: 1结构简单,性能可靠。 能输出稳定可靠的“通”、“断”开关控制信号，可靠性高.
2坚固耐用,无需维护。 一经安装即可长期使用，基本上不存在任何维护修理问题。
3开关器外壳密封,完全防湿,保持准确性能,延长开关寿命
4..实体锤球浸入水中,重心稳定,不漂浮于水面,准确性高.
规格: 设有A .B .二个回路,A端用于给水,B端用于排水.
额定电压、电流：220V 7.5A/ 110V 15A AC（ 交流电 ）
一马力（735W）以下单相水泵直接使用，超过此功率要加装单相交流接触器；
三相水泵，要加装三相交流接触器。
开关机械寿命 : 断续 100万次以上；电气寿命：10万次以上。
水面控制范围 : 0.18 ~ 5米 水槽压力 : 与大气压相等 气温范围 ：5-60℃
按装方法：1控制器正确固定位置宜在水槽顶部中央，如欲固定在水槽内侧壁则需注意避免锤球碰及槽壁。
2将锤球系在拉线上，控制的范围由上球的中央到下球的中央部位，按需要加以自由调整。

悬挂式浮球开关的运转模式：
１）给水运转（线接A端）：
水面上升到上锤球中央时，水塔中两浮球失重，水塔控制器A1-A2断开， 水泵停止；水面下降到下锤球中央时，两浮球的自重，使A1-A2闭合，水泵开动。
２）排水运转（接B端）：
水面上升到上锤球中央时，水塔中两浮球失重，水塔控制器B1—B2闭合，水泵开动；
水面下降到下锤球中央时，两浮球的自重，B1—B2 断开，水泵停止。
３）如水井水位不稳定，需要防止马达空转：可在水井处加装一个控制器（二，线接在B端），并与控制器（一，即水塔控制器）串联即可。如水井无水，水井中两浮球的自重使水井控制器B1—B2 断开，水泵M1不能启动，从而保护了因水泵空转发热而烧坏电机。待水井水位上升到达工作水位时，水井中两浮球失重，水井控制器B1—B2闭合，水泵M1才能工作。
4）如水井水位长时间不足，可加接水泵M2（用于蓄水池）与控制器（二，用在水井处，线接在A端）。如水井无水、由于水井中两浮球的自重，使水井控制器（二）闭合，水泵M2工作，以保证水塔贮水。待水井水位到达工作水位时，水井中两浮球失重，水井控制器（二）断开，水泵M2即停止.
