磁感应开关的接线方法

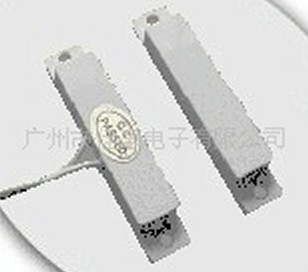

磁感应开关http://www.gzjhdz.com/products-detail.asp?cpid=29只有在气缸具备磁环的情况下才是具备实际的使用价值，其功能是通过检测气缸伸缩就位时活塞上面的磁环，用来确定电磁阀工作通断的信号检测元件与作为气缸动作就位的检测信号。
有接点、二线式、常开型（触点处断开状态，当磁性物体接近时，触点闭合，控制线路导通）的磁感应开关，可以满足大部份客户设备的需要。
初学者经常不能正确区分NPN型和PNP型的接近开关，其实只要记住一点：PNP型接近开关是正极开关，也就是信号从接近开关流向负载；而NPN型接近开关是负极开关，也就是信号从负载流向接近开关。
下面我们大家一起了解一下二线式和三线式接近开关的接线接法
很多初学者由于不会接近开关的接线而造成烧毁接近开关，这是很正常的，以下介绍接近开关的接线方法。
在直流电路中使用的接近开关有二线式（2根导线）、三线式（3根导线）和四线式（4根导线）等多种，二线、三线、四线式接近开关都有NPN型和PNP型两种，通常日本和美国多使用NPN型接近开关，欧洲多使用PNP型接近开关，而我国则二者都有应用。NPN型和PNP型接近开关的接线方法不同，正确使用接近开关的关键就是正确接线，这一点至关重要。
接近开关的导线有多种颜色，一般地，BN表示棕色的导线，BU表示蓝色的导线，BK表示黑色的导线，WH表示白色的导线，GR表示灰色的导线。
